DP-EH600

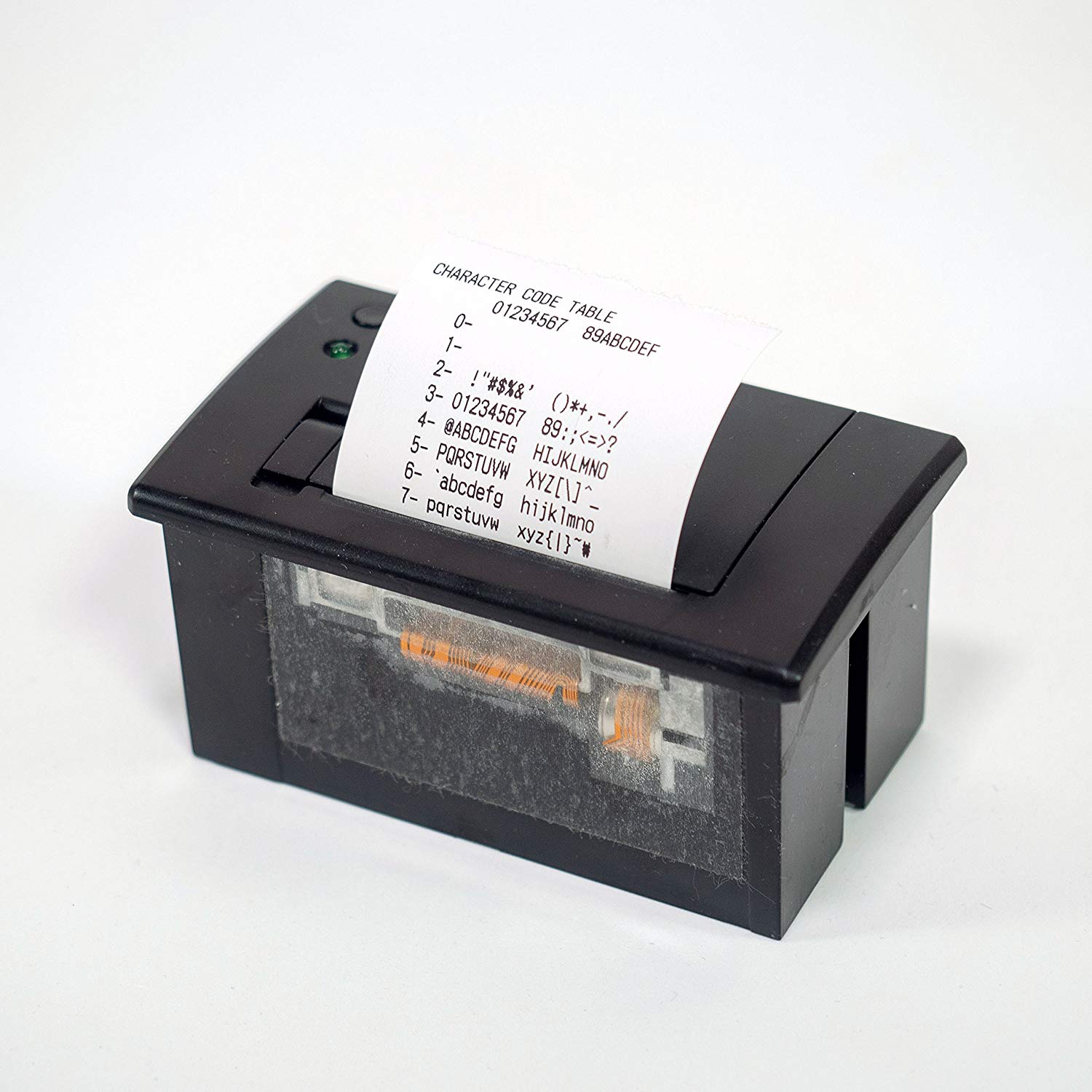

DP-EH600はobnizからUARTインタフェースで出力できるサーマルプリンタです。感熱ロール紙を使用します。

アプリケーションから簡単にこのプリンタを使うためのobnizパーツライブラリの説明です。

obnizとの接続

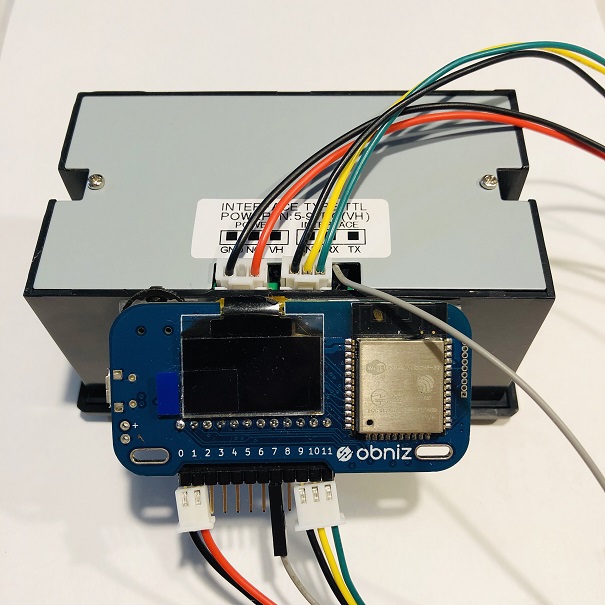

DP-EH600の電源と信号線の両方のコネクタをobnizに接続します。DP-EH600のコネクタはメスのため、obnizに両端オスのピンヘッドを挿すと接続が便利です。

もし、プリンタからRTS信号を引き出している場合は、この信号線もobnizに接続します。

wired(vcc, gnd, tx, rx , gnd2, baud {, cts})

name color required description
vcc 赤 任意 電源線（プラス）
gnd 黒 任意 電源線（マイナス）
tx 黄 必須 RX線（プリンタのRXをobnizのTXへ）
rx 緑 必須 TX線（プリンタのTXをobnizのRXへ）
gnd2 黒 必須 GND線
cts 灰色 任意 RTS線（プリンタのRTSをobnizのCTSへ）
baud - 必須 通信速度（ボーレート）
//Javascript
const pr = obniz.wired('DPEH600', {gnd:0, vcc:1, gnd2:9, tx:10, rx:11, baud:115200, cts:7});
pr.init();

init({heatedPoint, heatTime, heatInterval})

プリンタを初期化します。引数にサーマルヘッド関係のパラメタを指定します。省略可すると下記のデフォルト値を設定します。

name description required default
heatedPoint ヘッドの加熱一回あたりに印刷するドット数 任意 5
heatTime ヘッドの加熱時間 任意 100
heatInterval ヘッド加熱間隔 任意 40
//Javascript
const pr = obniz.wired('DPEH600', {gnd:0, vcc:1, gnd2:9, tx:10, rx:11, baud:115200, cts:7});
pr.init({heatedPoint:5, heatTime:100, heatInterval:40});

printText(msg) ／ printText([msg, msg, …])

引数に指定した文字列を印刷します。配列で複数の文字列を指定すると、各文字列ごとに改行して印刷します。

//Javascript
pr.printText('テキストを印刷します');
pr.printText(['1行目のテキスト', '2行目のテキスト', '3行目のテキスト']);

setPrintMode(mode)

印刷するテキストを修飾します。

name description
fontB font-Bを使用する場合にtrue。falseまたは省略するとfont-Aを使用します。
・font-A：12 x 24
・font-B：9 x 17
invert 白抜き文字（背景黒）を使用する場合にtrue。falseまたは省略すると通常の印字。
bold ボールド（太文字）を使用する場合にtrue。falseまたは省略すると通常の印字。
higher 縦2倍のフォントを使用する場合にtrue。falseまたは省略すると通常の印字。
wider 横2倍のフォントを使用する場合にtrue。falseまたは省略すると通常の印字。
higherとwiderの両方にtrueを指定すると4倍のフォントになる。
deleteline 打ち消し線を使用する場合にtrue。falseまたは省略すると通常の印字。
（何故か機能しない）
underline アンダーライン下線）を使用する場合にtrue。falseまたは省略すると通常の印字。
align ‘L’を指定するか省略すると、左寄せで印字する。
‘C’を指定すると、中央寄せで印字する。
‘R’を指定すると、右寄せで印字する。
upsidedown 天地逆に印刷する場合にtrue。falseまたは省略すると通常の印字。
（この場合、alignの’L’と’R’も逆になる）
rotation 右に90°回転して印刷する場合にtrue。falseまたは省略すると通常の印字。
//Javascript
pr.setPrintMode();
pr.printText("normal text");

pr.setPrintMode({fontB:true});
pr.printText("fontB");

pr.setPrintMode({invert:true, align:'C'});
pr.printText("invert center-align");

pr.setPrintMode({bold:true, align:'R'});
pr.printText("bold right-align");

pr.setPrintMode({higher:true, wider:false});
pr.printText("higher");

pr.setPrintMode({higher:false, wider:true, align:'R'});
pr.printText("wider");

pr.setPrintMode({higher:true, wider:true, align:'C'});
pr.printText("higher & wider");

pr.setPrintMode({underline:true, align:'C'});
pr.printText("underline");

pr.setPrintMode({upsidedown:true, align:'C', underline:false});
pr.printText("upsidedown");

pr.setPrintMode({rotation:true});
pr.printText("noitator");
pr.setPrintMode();

linefeed({number})

紙を送ります。引数に改行数を指定します。省略時は1行分の紙を送ります。

//Javascript
pr.printText('テキスト');
pr.linefeed(2); //2行分の紙送り

setTabs(tabs)

タブコードの水平位置を配列で指定します。タブコード'\t'を使用しない場合は設定の必要はありません。

例）タブ位置を3文字目、7文字目、15文字目とする場合、[2, 6, 14]と指定します。

//Javascript
pr.setTabs([2, 6, 13]);
pr.printText('1234567890');
pr.printText('\t3文字目のテキスト');
pr.printText('\t\t7文字目のテキスト');
pr.printText('\t\t\t14文字目のテキスト');

printBarcode(barcodeType, code {, pos})

バーコードを印刷します。

barcodeTypeにバーコードの種類を指定します。

barcodeType description codeの桁数 備考
upc_a UPC〜A 11〜12
upc_e UPC〜E 11〜12
ean13 / jan13 EAN13 / JAN13 12〜13
ean8 / jan8 EAN8 / JAN8 7〜8
code39 CODE39 1〜
itf ITF 2〜 ただし、偶数桁
codebar CODEBAR 1〜
code93 CODE93 1〜
code128 CODE128 2〜

codeに印刷するコードを指定します。

codeの文字列を印刷する場合、印字位置をposに指定します。

pos description remark
0 印字しない
1 バーコードの上に印字
2 バーコードの下に印字 default
3 上下両方
//Javascript
pr.printBarcode(pr.barcodeType.jan13, "4901234567890", 2);

注）QRコードの印刷は、後述のdrawContext()を参照してください。

printBitmap(bitmap, width, height {, reverse})

白黒のビットマップを印刷します。

name description remark
bitmap 白=0、黒=1の配列データ。配列のサイズはwidth*heightであること。
width bitmapの横幅。width<384の場合は右側余白となります。width>384の場合はエラーになります。
height bitmapの高さ。height>widthとなるように必要によりビットマップを回転しておくこと。
reverse 白=1、黒=0の配列データの場合にtrueを指定する。省略時はfalse。
//Javascript
const imageData = context.getImageData(0, 0, width, height).data;
const bwBitmap = dithering(imageData, width, height); //白黒化
pr.printBitmap(bwBitmap, width, height);

drawContext(context, x, y, width, height)

contextのデータを印刷します。ライブラリ内ではコンテキストから単純な白黒画像を生成して、上記のprintBitmap()を呼び出しています。

name description remark
context コンテキストを指定します。
x 印刷するコンテキスト領域のx座標を指定します。省略すると0を仮定します。
y 印刷するコンテキスト領域のy座標を指定します。省略すると0を仮定します。
width 印刷するコンテキスト領域の横幅を指定します。省略するとキャンバスのclientWidthを仮定します。
height 印刷するコンテキスト領域の高さを指定します。省略するとキャンバスのclientHeightを仮定します。

以下はqrcode.jsを利用して、QRコードをプリンタに出力するサンプルです。

//HTML
<div id="qrcode"></div>
<script>
//Javascript
$('#qrcode').qrcode({width:64, height:64, text:"http://obniz.io"});
pr.drawContext($("#qrcode")[0].children[0].getContext('2d'));
</script>

上記画像の印刷したQRコードはスマホで正しく認識できました。

[async] hasPaper()

紙切れの場合にfalseを返します。紙がある場合はtrueを返します。

//Javascript
console.log(async hasPaper());

注）印字データをすべてプリンタに送った後で使用すること。印字データの途中でこの関数を呼び出すと、印刷が途中で中断されてしまうようです。

[async] getStatus()

プリンタのステータスを返します。

//Javascript
console.log(async getStatus());

注）印字データをすべてプリンタに送った後で使用すること。印字データの途中でこの関数を呼び出すと、印刷が途中で中断されてしまうようです。

reset()

プリンタ内のバッファをクリアし、setPrintMode()で指定した修飾を全てリセットします。

testPrint()

テストプリントを出力します。パネル左上のボタンを押しながら電源が投入されるとテストプリントが出力されますが、これと同じ動作をアプリケーションから指示する場合にこの関数を使用します。
